Steel Butt-welding Pipe Fittings (DIN)

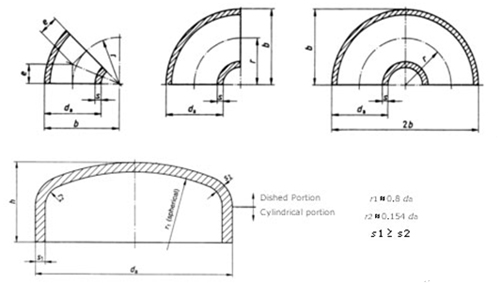

Elbows, Bends, and Caps
DIN 2605 DIN 2617 | Unit: mm | |||||||
Nominal | Outside | Elbows and Bends | Caps h | |||||
Size | Diameter | Type 3 -- 3D | Type 5 -- 5D | |||||
DN | da | r | b | e | r | b | e | |
15 | 21.3 | 28.0 | 38 | 12 | 42.5 | 53 | 18 | 25 |
20 | 26.9 | 29.0 | 43 | 12 | 57.5 | 71 | 24 | 25 |
25 | 33.7 | 38.0 | 56 | 16 | 72.5 | 90 | 30 | 38 |
32 | 42.4 | 48.0 | 69 | 20 | 92.5 | 114 | 38 | 38 |
40 | 48.3 | 57.0 | 82 | 24 | 107.5 | 132 | 45 | 38 |
50 | 60.3 | 76 | 106 | 32 | 135 | 165 | 56 | 38 |
65 | 76.1 | 95 | 133 | 39 | 175 | 213 | 73 | 38 |
80 | 88.9 | 114 | 159 | 47 | 205 | 250 | 85 | 51 |
100 | 114.3 | 152 | 210 | 63 | 270 | 327 | 112 | 64 |
125 | 139.7 | 190 | 260 | 79 | 330 | 400 | 137 | 76 |
150 | 168.3 | 229 | 313 | 95 | 390 | 474 | 162 | 89 |
200 | 219.1 | 305 | 414 | 126 | 510 | 620 | 211 | 102 |
250 | 273 | 381 | 518 | 158 | 650 | 787 | 269 | 127 |
300 | 323.9 | 457 | 619 | 189 | 775 | 937 | 321 | 152 |
350 | 355.6 | 533 | 711 | 221 | 850 | 1028 | 352 | 165 |
400 | 406.4 | 610 | 813 | 253 | 970 | 1173 | 402 | 178 |
450 | 457 | 686 | 914 | 284 | 1122 | 1350 | 465 | 203 |
500 | 508 | 762 | 1016 | 316 | 1245 | 1500 | 516 | 229 |
600 | 610 | 914 | 1219 | 379 | 1525 | 1830 | 632 | 267 |
700 | 711 | 1067 | 1422 | 442 | 1778 | 2133 | 737 | 267 |
800 | 813 | 1219 | 1626 | 505 | 2033 | 2439 | 842 | 267 |
900 | 914 | 1372 | 1829 | 568 | 2285 | 2742 | 947 | 267 |
1000 | 1016 | 1524 | 2032 | 631 | 2540 | 3048 | 1052 | 305 |
1200 | 1220 | 1830 | 2440 | 758 | 3050 | 3660 | 1263 | 343 |
